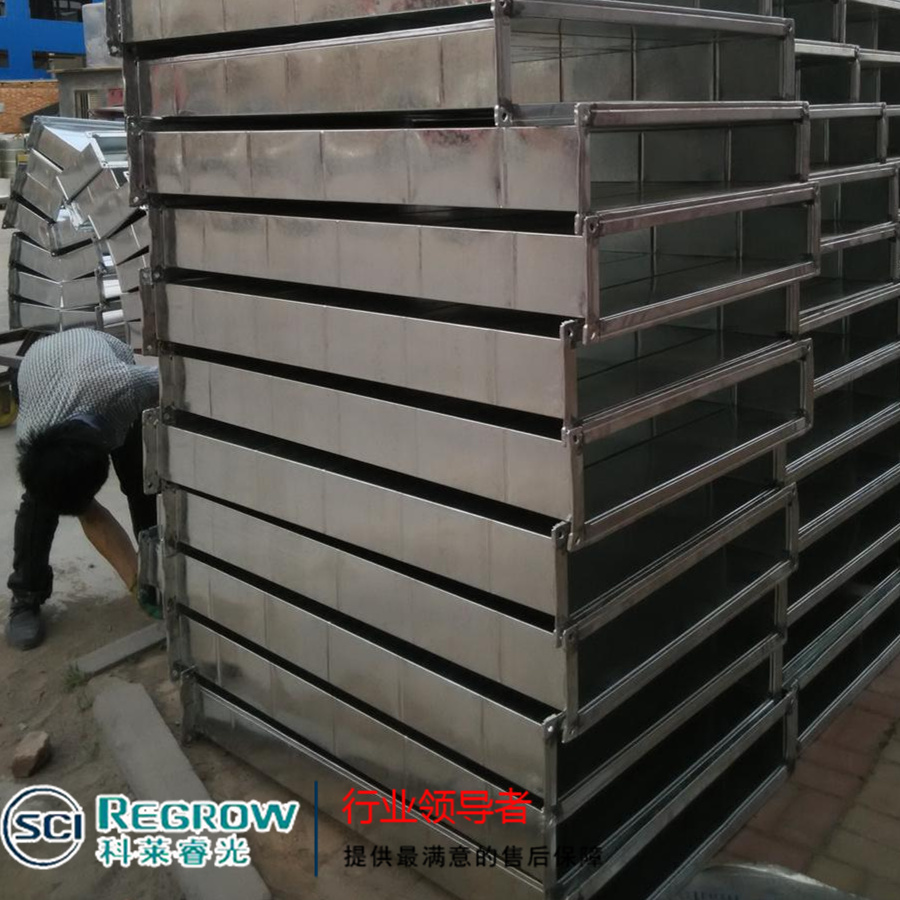

品名：镀锌板风管
材质：镀锌板
规格尺寸：配合客户尺寸
中南科莱共板式法兰风管其优点是节省材料，减少工程投资；漏风量小，降低能耗，节省运行费用，颇受施工企业欢迎。美国和欧洲等发达国家从九十年代开始采用风管的无法兰连接，目前
此工艺已被广泛应用于各种工程。其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的漏风率。本公司新上国内最先进的第五代共板法兰风管全自动生产线，日产风管1000平方米
。该生产线生产的不锈钢、镀锌板风管其连接形式可用插接或角钢直接压制也可风管与法兰共板一体成形。风管制作工艺先进，下料准确，材料消耗低，产品质量稳定，品种多，外形线条流
畅，漏风量远低于国家标准，有利于通风管道的生产呈现工厂化，规模化，标准化，自动化。
镀锌板风管施工工艺工艺措施
1.1镀锌风管制作
经检验合格后的镀锌钢板，对不同规格的镀锌板风管采用按规范要求的不同厚度的板材。在熟悉图纸镀锌风管的尺寸和布局的基础上，由熟练的技工师傅放线开料，保证镀锌风管制作安装符
合《通风与空调工程施工质量验收规范》（GB50243-2002）的4.3.1、4.3.2、4.3.3的规定。
1.1.1镀锌风管法兰将按照图纸规定的系列规格统一制作，法兰的螺栓孔采用冲床和模具进行定距离冲制，法兰的成型焊接也采用专用模具进行定位焊接，以确保同一规格的镀锌风管法兰具有
互换性。
1.1.2法兰的加工除边长（或直径）按规范要求外，还应严格做到：
a. 型材必须经发包人认可，不得有锈蚀、结皮或麻点。
b. 法兰组焊对缝平整度错口不大于0.5mm，铆钉孔间距不大于100mm，（螺孔间距不大于120 mm），孔距准确，应具有互换性。
c. 焊渣、焊接飞溅物、浮锈应彻底清除干净。
d. 涂擦附着力强的防锈底漆二层，螺孔及转角不得有油漆淋滴现象。
1.1.3钢板开料后，由熟练铆工进行压加强筋、咬口、折弯等工序进行镀锌风管的制作，咬口处应严密。制作成形后，将法兰固定于镀锌风管两端，并在两法兰面平行时，将法兰在镀锌风管上
铆固。镀锌风管和法兰翻边铆接时，翻边应平整、宽度应一致，且不应小于6mm，并不得有开裂和孔洞。镀锌风管与法兰的共同制作关键点是材料开料的准确和制作场地的平整，制作好的镀锌
风管不得有扭曲或倾斜。镀锌风管制作好后根据系统进行编号。
1.2镀锌板风管安装
1.2.1支吊架制作安装
根据规范的要求，对不同规格的镀锌风管采用不同大小的支吊架。吊杆的长度要根据镀锌风管的尺寸和安装高度，以及楼层梁或钢架的高度来下料加工。吊杆的吊码用角钢加工，吊杆的末端
螺纹丝牙要满足调节镀锌风管标高的要求，吊杆的顶部与角钢码焊接固定，吊杆油防锈漆和面漆各两遍。吊杆制作好后，就可以根据镀锌风管的布置方位进行安装，间距符合设计及规范的要
求。
1.2.2镀锌板风管吊装
根据设计图纸和国家规范的要求，进行镀锌风管安装。镀锌风管安装前，做好组装件的清洁工作，之后，根据图纸镀锌风管各系统的分布，按照制作好的镀锌风管编号进行排列、组合，核对
镀锌风管尺寸，所在轴线位置符合图纸后，方可吊装。吊装用手动葫芦，可以由起重班组配合，注意吊装时镀锌风管的平衡升降，以防侧滑或倾倒。镀锌风管用角钢横担固定于支吊架上。镀
锌风管安装时，主管尽量贴大梁底，支管也尽高安装。交叉作业时一定要与水施、电施协调配合好，同时要注意安全。镀锌风管安装好后，检查镀锌风管的安装高度是否满足设计要求，镀锌
风管的水平、垂直度是否符合规范要求，支架是否歪斜，支架间距是否符合要求。
